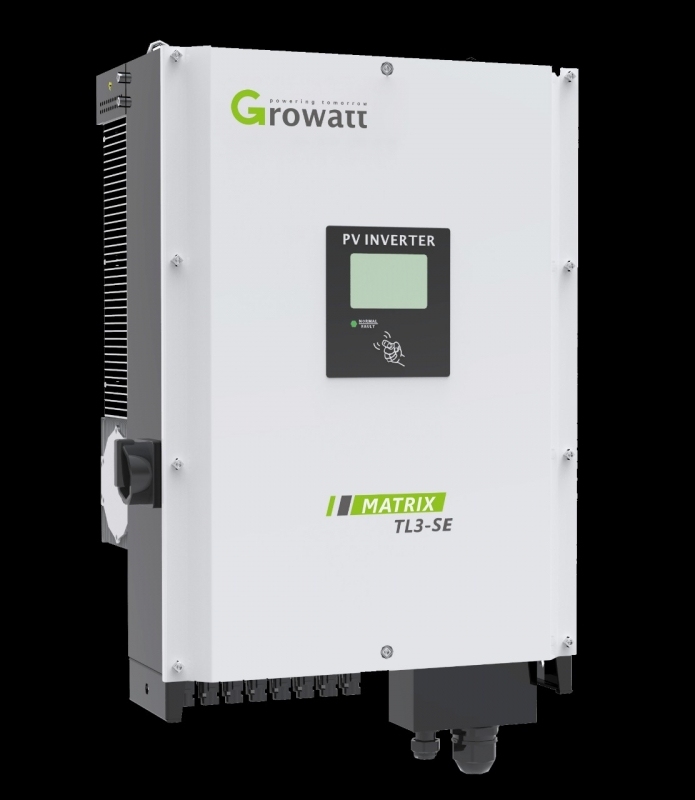

INVERTER hòa lưới 30KW Growatt – 30000TL3-SE

1. Khái niệm về Biến tần, INVERTER
– Năng lượng mặt trời, bức xạ ánh sáng và nhiệt từ mặt trời đã được con người tiến hành khai thác từ thời cổ đại. Chỉ cần một phần rất nhỏ của năng lượng mặt trời có sẵn được sử dụng, người ta đã chế tạo ra những tấm pin năng lượng mặt trời để thu nhận bức xạ ánh sáng.
– Nếu các tấm pin năng lượng mặt trời là thiết bị trực tiếp thu nhận ánh sáng mặt trời thì máy biến tần sẽ giúp chuyển đổi nguồn điện này từ dạng một chiều DC thành nguồn điện xoay chiều AC để chạy các thiết bị sử dụng điện. Hệ thống cung cấp với nguồn điện vô tận mà không cần bộ ắc quy hay điện lưới.
– Sự kết hợp biến tần Growatt và năng lượng mặt trời sẽ giúp chúng ta vừa tiết kiệm tối ưu điện năng, vừa có thể sử dụng lâu dài mà không cần lưới điện của quốc gia. Hơn nữa, thiết bị mang tính thẩm mỹ cao, an toàn, hiện đại và rất thân thiện với môi trường.
2. Thông số kỹ thuật Inverter Growatt 30000TL3-SE
Mô tả sản phẩm
– Tích hợp sẵn card WIFI cho phép theo dõi từ xa qua Internet
– Công suất đầu vào cực đại từ pin mặt trời: 37500Wp
– Điện áp bắt đầu làm việc: 250VDC
– Điện áp DC vào tối đa: 1000V
– Hiệu suất: 98.9%
– Thiết kế nhỏ gọn
– MPP độc lập/Số dãy pin trên 1 MPP: 2/4
– Tản nhiệt tự nhiên, không dùng quạt
– Nhỏ và nhẹ hơn
– Hỗ trợ nhiều kết nối: RF, WiFi, RJ45
– Bảo hành 5 năm
– Đáng tin cậy
– Vỏ hợp kim nhôm nguyên khối, sang trọng, làm mát tự nhiên
– Màn hình được bảo vệ 2 lớp, độ an toàn cao
– Sử dụng linh kiện cao cấp để đảm bảo hoạt động ổn định của bộ hòa lưới. Chip MOSFET, DC switch từ Đức, tụ và Relay từ Nhật
– Hiệu quả cao
– Dải điện áp rộng, điện áp khởi động thấp và hiệu quả chuyển đổi cao 98%
– Mạch dò điểm công suất cực đại (MPPT) với dải thích ứng rộng, thích ứng với môi trường khắc nghiệt
– Xử lý tín hiệu làm việc thông minh
– Giao thức truyền thông RS485, Ethernet, WIFI
– Có chức năng giám sát hệ thống thông qua ứng dụng iMars trên máy tính hoặc điện thoại có kết nối internet

3. Hướng dẫn lắp đặt và sử dụng

– Inverter hòa lưới 3 pha Growatt 30kW Có 8 cặp ngõ vào âm dương DC 1000V (Max), mỗi cặp cho phép các tấm pin đấu nối tiếp với nhau là 18 tấm ( 40V).
– Có 1 ngõ ra 380V (điện xoay chiều) dùng để hòa lưới điện sử dụng.
– Sử dụng dây cáp chuyên dụng điện mặt trời DC 6.0 mm2 để kết nối giữa tấm pin về inverter.
– Sử dụng dây AC 10 – 16mm2 để kết nối inverter Growatt 30kW đến nguồn 380VAC.
– Sử dụng dây tiếp địa 6.0mm2 cho inverter là tốt nhất để chống điện rò rĩ và an toàn.
– Chiều dài dây kết nối từ inverter hòa lười 30kW Growatt đến nguồn càng ngắn càng tốt (dài nhất là 23m).
– Đầu vào DC (một chiều) và đầu ra AC (xoay chiều) nên lắp đặt CB (Aptomat) và chống sét lan truyền để bảo vệ Inverter tốt nhất.

-Có 2 phiên bản trên Android và iOS để người dùng có thể lựa chọn và cài đặt
– Cài đặt đơn giản, vận hành dễ dàng
– Bước 1: Kết nối điện mặt trời (DC) vào inverter hòa lưới
– Bước 2: Cắm jack kết nối với điện lưới
– Bước 3: Cổng RS485 gắn thiết bị WIFI
– Bước 4: Bật công tắc mở nguồn DC để vận hành hệ thống
